Esto le permitira ver en 3D (..?!) nuestros proyectos, con sólidos, colores, sombras en tiempo real.
En rojo vera las vistas que hemos provisto para visualizar el modelo. Sin embargo ojo... planta, elevación y perfil son vistas sin perspectiva. Como en planos. las otras vistas estarán en perspectiva.
Muy fácil de usar... solo necesita un mouse de 3 botones.
- Zoom: rolando la rueda del mouse ud. puede acercar o alejar la vista. cuando use el zoom no apunte al vacio. apunte al objeto de interes.
- Orbit: al presionar la rueda (sin girarla) puede orbitar alrededor del modelo moviendo el mouse.
- Paneo: de la misma forma que con orbit, mantenemos pulsada la tecla shift lo que nos permitirá mover la cámara.
- Pruebe llo anterior... si se pierde pulse shift+ctrl+E (Ver modelo centrado)
Su modelo esta a escala 1:1, 1 unidad responde a un metro, (a menos que se específique otra), y se acompaña una referencia de escala humana ó vehicular. Por lo que ud. puede:
- Medir una distancia: pulse la tecla T ... dos puntos para medir.
- Apreciar comparativamente la escala humana o vehicular del objeto.
- Exportar imagen jpg: menú > Archivo > exportar 2D...
Caminata Virtual:
Para vivir su maqueta habrá que quitar la cubierta para ver el interior, caminar dentro de ella, etc. Aca vemos como:

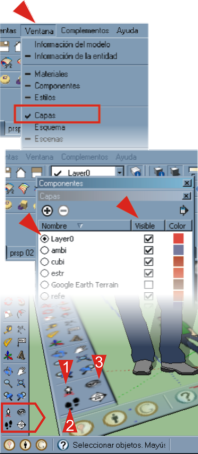

Capas: Organizamos los objetos para apagarlos o encenderlos, usando las capas. Busque en el menú ventanas > capas (windows - layers). Aca vera un listado de capas; site, 1n, 2n, cubi, ambi, etc. Esto es muy útil.
Capa activa (izq.): Marcada con un punto. La capa activa no se puede apagar, si ud. desea apagarla, active otra y luego puede apagarla.
Capa Visible (der.): El check apaga o enciende la capa. Apague los niveles superiores, por ejemplo. A la izq. vemos como activa la la capa layer0, aca podriamos apagar la capa cubi (cubierta).
Caminar: El modelo dispone la capacidad de servir como una simulación en la cual podemos participar a nivel peatonal:
 Situar Cámara: (izq.): Este botón nos permite posicionar nuestra visión dentro del modelo. Accedemos en áreas interiores apagando las capas necesarias, situandonos y luego encendemos para ver el techo (por ejemplo).
Caminar: este botón activa el uso del mouse para caminar. Pulse el click izquierdo y mueva el mouse en la dirección deseada. Cuidado con la velocidad
Girar Cámara: esto es equivalente a parar nuestra caminata y observar alrededor.
El modo de caminata se pierde al usar el zoom o el orbit (puede resultar frustrante). Evite usar la rueda del mouse en este modo.
Si se pierde si se pierde pulse shift+ctrl+E ó regrese a una de las vistas preparadas.
Recuerde que puede exportar a imagen jpg esa vista de interes que encontro en su caminata.
Que Viene Luego?
De acuerdo al nivel actual de su modelo, podrán derivarse varios trabajos:
Si borra algo... no se preocupe, cierre sin guardar el archivo...
|
